Manicotto del cuscinetto esteso LM LME

Dettagli del prodotto

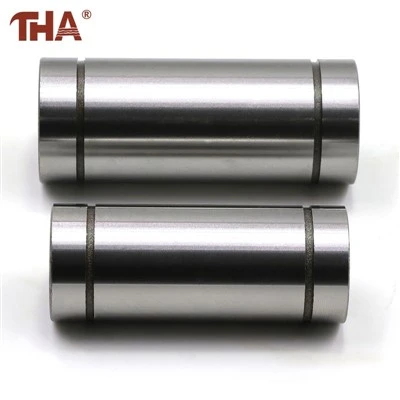

La manica esterna lunga è la caratteristica distintiva di questo prodotto. Invece di installare due cuscinetti corti separati all'interno di un alloggiamento, il costruttore della macchina può utilizzare un componente cilindrico completo con le sezioni volventi interne mantenute su un asse comune.

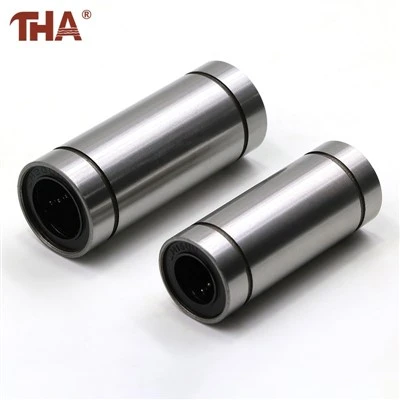

I sigilli neri chiudono entrambi gli ingressi. Vicino alle estremità della manica in acciaio sono ricavate due scanalature in modo che il cuscinetto possa essere posizionato assialmente grazie alla disposizione dell'alloggiamento.



L'immagine in sezione mostra il fermo interno e le file di sfere all'interno della manica. Le versioni più piccole utilizzano quattro o cinque binari circolanti. I cuscinetti con diametro dell'albero da 20 mm in su sono elencati con sei.



Descrizione del prodotto

L'utilizzo di un manicotto lungo semplifica il foro dell'alloggiamento poiché il gruppo di rotolamento completo viene installato come un unico pezzo. Inoltre fissa in fabbrica la distanza tra le sezioni di lavoro interne.



Questa costruzione è diversa dall'utilizzo di due cuscinetti corti con un ampio spazio tra di loro. I cuscinetti separati consentono al progettista di scegliere una distanza di supporto più ampia, ma i fori dell'alloggiamento devono rimanere accuratamente coassiali. Il manicotto lungo fornisce una disposizione fissa e richiede meno lavoro di assemblaggio, sebbene la sua spaziatura non possa essere modificata.



L'alloggiamento dovrebbe sostenere il guscio cilindrico senza pizzicarlo. Il movimento assiale può essere controllato con spallamenti, anelli di ritenzione o piastre terminali posizionati attorno alle scanalature esterne. Il serraggio di una vite direttamente contro la boccola sottile non è un sostituto adeguato della ritenzione assiale.



Prima che il cuscinetto entri nell'albero, rimuovere gli spigoli vivi e pulire le particelle di lavorazione. L'estremità dell'albero deve passare attraverso la tenuta senza tagliare il labbro o spingere fuori posizione il fermo interno della sfera.



La tabella delle pagine disponibili non contiene la lunghezza complessiva, il materiale o i valori di carico. Questi elementi devono essere presi dal disegno di produzione corrispondente anziché copiati da un cuscinetto LM di-lunghezza standard.



Informazioni sul prodotto

Gruppo di serie	Dimensioni dell'albero elencate	Circuiti di palla	Diametro del guscio pubblicato	Peso pubblicato
LM Piccolo	6, 8 e 10 mm	4	12-19 mm	16–62 g
LM Medio	12, 13 e 16 mm	5	21–28 mm	80–145 g
LM Grande	20–60 mm	6	32–90 mm	180–3500 g
LME Piccolo	8 mm	4	16 mm	31 g
Medio LME	12 e 16 mm	5	22–26 mm	80–145 g
LME Grande	20–60 mm	6	32–90 mm	180–3500 g

Disposizione delle guarnizioni: entrambe le estremità
Forma del corpo: manicotto cilindrico esteso in acciaio
Installazione: è necessario un alloggiamento lavorato separato



Domande frequenti

Perché il ricambio si adatta all'albero ma non all'alloggiamento?

La sostituzione potrà appartenere ad altre serie dimensionali. Confronta il codice completo e il diametro del manicotto in acciaio, non solo la dimensione dell'albero.

Cosa si dovrebbe misurare quando non è possibile leggere il vecchio numero del modello?

Misurare l'albero, il diametro esterno del cuscinetto e la lunghezza completa del cuscinetto. Registrare anche la posizione delle scanalature di fissaggio esterne.

È possibile premere in posizione il cuscinetto premendo sulla guarnizione nera?

No. La forza di installazione deve essere diretta attraverso il manicotto esterno in metallo.

La tabella dei prodotti fornisce un coefficiente di carico?

No. La tabella delle pagine visualizzata contiene dimensioni, tolleranze, quantità e pesi del circuito delle sfere,-ma non indica i coefficienti di carico statico o dinamico.

È possibile fornire una sostituzione partendo da un campione o da un disegno dell'alloggiamento?

Costruiamo su disegno del cliente in OEM/ODM e accettiamo ordini piccoli come un singolo pezzo per dimensioni standard.



Chi siamo

Lishui Guangyuan Industry & Trade Co Ltd fornisce cuscinetti lineari di ricambio e alberi tondi corrispondenti. Il supporto per l'identificazione è disponibile da un numero di modello esistente, da un campione misurato o da un disegno dell'alloggiamento finito.
