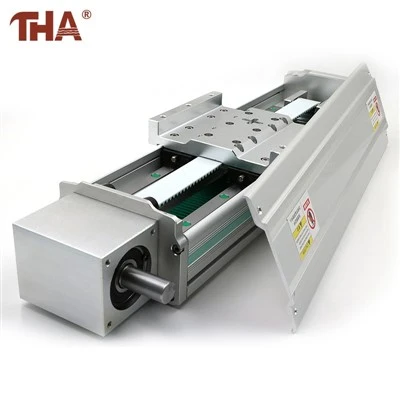

Tavolino lineare con trasmissione a cinghia HGHP140F

Dettagli del prodotto

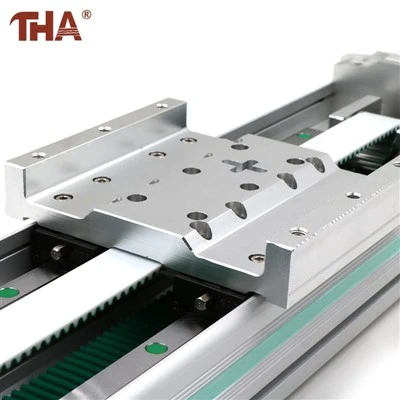

Il carrello è mosso da una cinghia sincrona che corre attorno alle pulegge motrici e di rinvio. La cinghia è larga 30 mm e il passo pubblicato è di 60 mm di corsa del carrello per un giro di azionamento.



Le lunghezze di corsa disponibili vanno da 100 mm a 3750 mm. Questo lungo raggio d'azione rende l'HGHP140F più adatto per lavori di trasferimento, caricamento e movimentazione che per applicazioni che richiedono l'avanzamento fine di una piccola-vite a ricircolo di sfere.



Il palco utilizza una base in alluminio con guida-in acciaio. La precisione di posizionamento pubblicata è di ±0,08 mm, con un carico utile orizzontale massimo dichiarato di 40 kg. Nella tabella originale non è fornito alcun carico utile verticale, pertanto la capacità verticale deve essere selezionata separatamente.



Descrizione del prodotto

Un modulo HGHP140F è un singolo asse lineare. Una tavola XY viene creata montando un secondo modulo sul carrello dell'asse inferiore. In questa disposizione, lo stadio inferiore trasporta insieme il modulo superiore, il carico utile, gli strumenti e i cavi.



La selezione del motore dovrebbe basarsi sulla massa totale in movimento, sulla velocità target, sull'accelerazione e sul ciclo operativo. Lo stesso motore potrebbe non essere adatto per entrambi gli assi perché i carichi trasportati sono diversi.



Per il montaggio verticale, la sola capacità della cinghia non è sufficiente per confermare l'idoneità. L'azionamento deve inoltre impedire la caduta del carrello in caso di perdita di potenza, normalmente attraverso un freno motore appropriato o un sistema di trattenimento esterno.



La tensione della cinghia e l'allineamento della puleggia devono essere controllati durante l'installazione. Una tensione eccessiva aumenta il carico sui cuscinetti e sulla puleggia, mentre una tensione insufficiente può ridurre la coerenza del posizionamento durante l'accelerazione e l'inversione.



Informazioni sul prodotto

Articolo	Specifica
Modello	HGHP140F
Tipo di unità	Cinghia di distribuzione sincrona
Gamma di colpi	da 100 a 3750 mm
Larghezza della cinghia	30 mm
Piombo nominale	60 mm
Precisione di posizionamento pubblicata	±0,08 mm
Carico utile orizzontale massimo	40 chilogrammi
Carico utile verticale	Non dichiarato e deve essere confermato
Materiale di base	Alluminio
Materiale guida	Acciaio per cuscinetti
Configurazione dell'asse	Disposizione XY ad asse singolo o combinata





Domande frequenti

L'HGHP140F è azionato da una vite a ricircolo di sfere?

No. L'HGHP140F è azionato da una cinghia di distribuzione sincrona.

Un'unità HGHP140F fornisce il movimento XY?

No. Un'unità fornisce un asse. Due fasi devono essere installate perpendicolari tra loro per creare la corsa X e Y.

Cosa significa il cavo da 60 mm?

È il movimento nominale del carrello prodotto da un giro della puleggia motrice.

Il palco può essere installato verticalmente?

L'uso verticale richiede un controllo del carico separato e un metodo per trattenere il carrello durante la perdita di potenza. La tabella dei parametri originale non fornisce un carico utile verticale.

È possibile personalizzare la corsa e la disposizione di montaggio?

Costruiamo su disegno del cliente in OEM/ODM e accettiamo ordini piccoli come un singolo pezzo per dimensioni standard.
